Nella tecnica delle ferrovie si definisce traversa limite di stazionamento il segnale, che indica il punto fino al quale la distanza (o intervia) fra i due rami di uno scambio è tale da consentire la presenza contemporanea senza urti di due veicoli ferroviari.
Descrizione

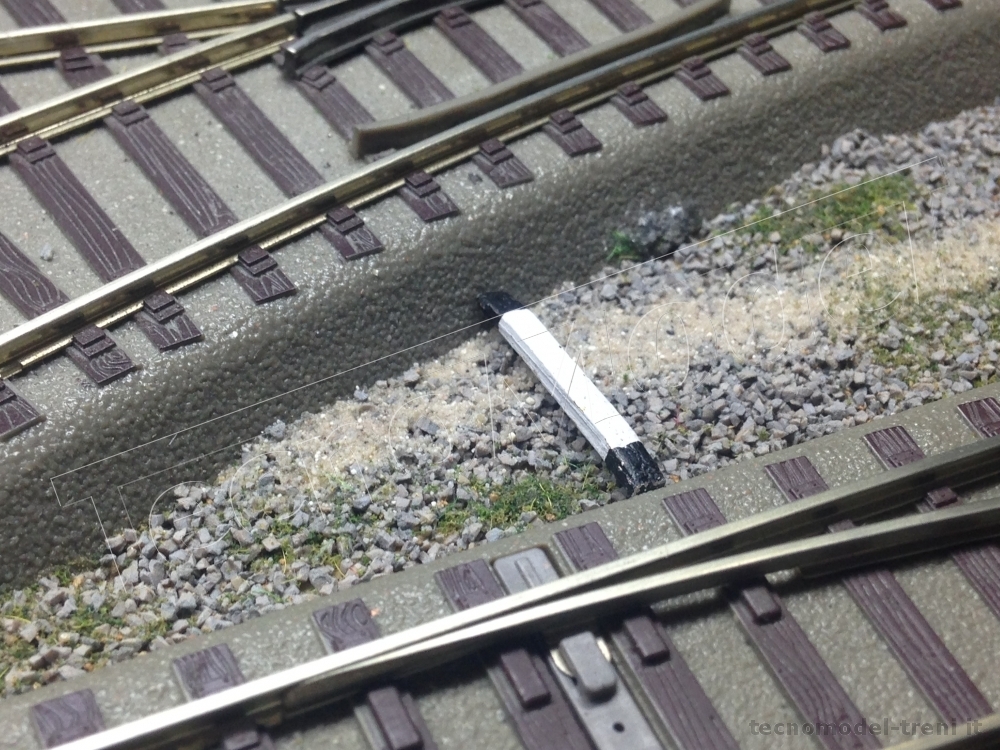

Il segnale è costituito da una traversa verniciata di bianco, collocata nell'interbinario e appoggiata alle facce esterne delle rotaie.
La traversa limite, che sulla rete delle ferrovie italiane segnala un'intervia di almeno 2,12 m, è uno dei riferimenti fondamentali durante le operazioni di manovra: il suo superamento da parte di un qualsivoglia veicolo infatti va ad invadere la sagoma del binario attiguo.
Il valore limite di 2,12 m si ricava come segue; la larghezza L della sagoma libera europea (Gabarit C) è di 3200 mm, il franco minimo f previsto tra le due sagome è di 355 mm; considerando che lo scartamento s vale 1435 mm si ottiene il valore minimo dell'intervia i:
Note
Bibliografia
- Lucio Mayer, Impianti ferroviari. Tecnica ed esercizio, a cura di Pier Luigi Guida ed Eugenio Milizia, vol. 1, 3ª ed., Roma, Collegio Ingegneri Ferroviari Italiani, 2003.
- Franco Policicchio, Lineamenti di infrastrutture ferroviarie, Firenze, Firenze University Press, 2007, ISBN 978-88-8453-631-0.
Voci correlate
- Deviatoio
- Intervia
- Sagoma limite
